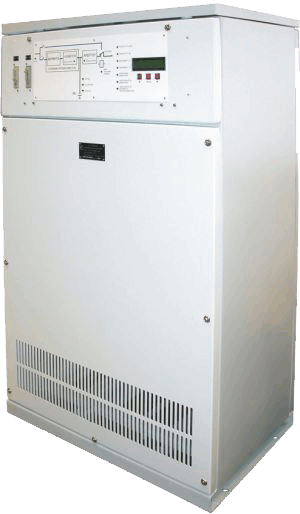

Устройство бесперебойного питания УБП-ООЕТ-2,5-220-22-УХЛ4

Вход

Номинальное напряжение однофазной питающей сети, В
Частота, Гц
Верхнее значение напряжения питающей сети, В
Нижнее значение напряжения питающей сети, В

220
50

380

100

Выход

Номинальное напряжение, В
Частота, Гц
Число фаз
Номинальный ток, А
Максимальный ток, А
Отклонение напряжения, %
Отклонение частоты, %
Время переключения на питающую сеть при отказе инвертора, с

220
50
1
2,5
5
1
0,5

0,1

Управление

Местное, при этом обеспечивается:
включение и отключение;
регулирование напряжения на нагрузке, В

регулирование максимальной уставки зарядного тока, А
сигнализация с помощью светодиодов на мнемосхеме о работе составных частей УБП в нормальном и аварийном режимах.

218 –230

40 – 20

Дистанционная сигнализация

Информация о режимах работы и отказах УБП передается по каналу связи с интерфейсом RS-485. Дополнительно при неисправности составных частей УБП или отсутствии напряжения питающей сети выдаются соответствующие сигналы в виде замыкающих контактов:

«неисправен зарядный преобразователь»;

«отказ инвертора»;

«разряд»

«АБ разряжена»

«длительная авария»

Допустимый ток замыкающих контактов, А
при напряжении 220В 50Гц
при напряжении 30В постоянного тока

0,1
1

Режим работы

Длительный

Охлаждение

Естественное воздушное

Условия эксплуатации

В закрытом помещении в среде не содержащей токопроводящей пыли и едких паров, разрушающе действующих на металлы и изоляцию.
Температура окружающей среды, °С
Относительная влажность воздуха при 25°С, %

от 5 до 35
80

Нагрузка

Активно-индуктивная

Встроенные аккумуляторы

OPzV 200WE фирмы Sonnenschein, шт.

24

Автономность

Работоспособность при отсутствии напряжения питающей сети, ч, при токе нагрузки:

2А

18

2,5А

16

5А

8

Габаритные размеры

ширина
глубина
высота, мм

800
500
1350

Масса, кг

700
