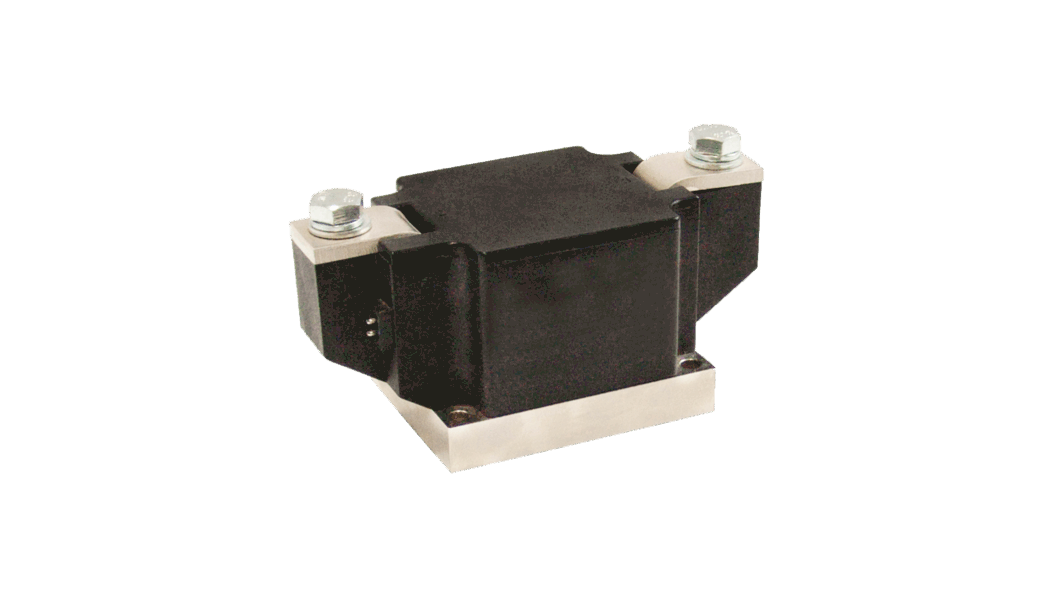

Модуль M1ДЧ-1000

ПАО "ЭЛЕКТРОВЫПРЯМИТЕЛЬ"
Продукция
Силовые полупроводниковые приборы
Диодно-тиристорные модули
Модуль M1ДЧ-1000
Модуль M1ДЧ-1000
Модуль M1ДЧ-1000

Модуль M1ДЧ-1000

Заказать в 1 клик
  • Наименование
    M1ДЧ-1000

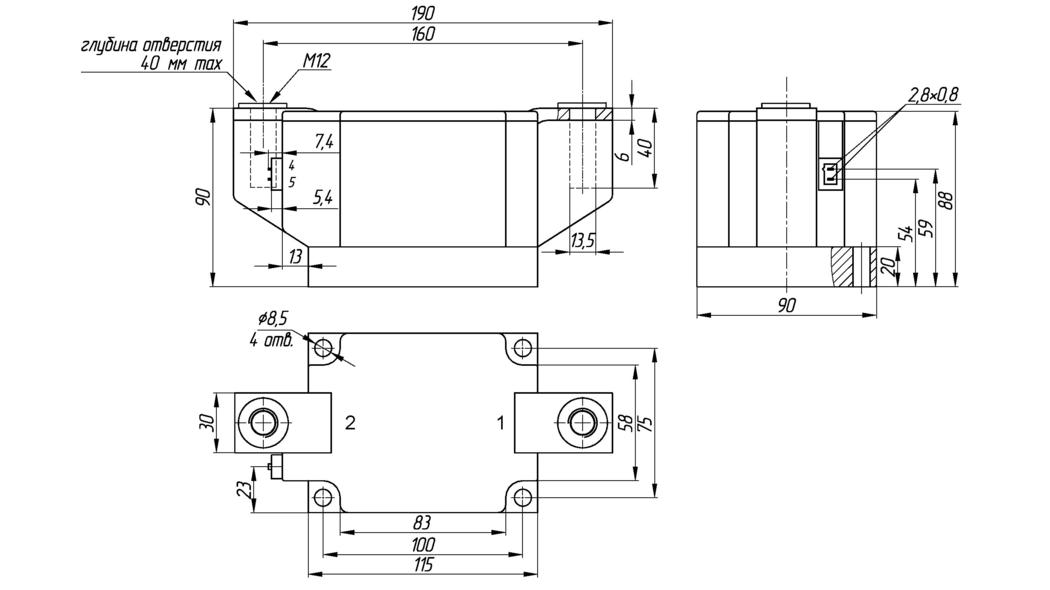

  • Корпус
    MTD8
  • Схема
    Одиночный диод
  • Статус
    В производстве
Основные характеристики
Служба поддержки
8 (8342) 48-07-33
nicspp@elvpr.ru
Основные особенности:
  • Напряжение от 100 до 6500 В;
  • Ток от 50 до 2000 А;
  • Высокая энерготермоциклостойкость (более 100 000 циклов, ∆Т = 100°С);
  • Электрическая прочность изоляции от 2500 до 9500 В (эфф. значение);
  • Надежная работа приборов при коммутации больших токов в тяжелых условиях эксплуатации;
  • Большой выбор вариантов: - одиночный ключ (диод, тиристор, оптотиристор, симистор); - два прибора, включенных параллельно; - два последовательно или встречно соединенных прибора (с общим катодом или анодом); - два прибора, включенных встречно-параллельно; - одно- и трехфазные диодно-тиристорные мосты; - модули со встроенным жидкостным охлаждением; - высоковольтные модули (напряжение до 50 кВ);
  • Ширина основания 20, 34, 50, 60, 70, 77 и 90 мм.

  • Наименование

    Модуль M1ДЧ-1000

  • Наименование

    M1ДЧ-1000

  • Корпус

    MTD8

  • Схема

    Одиночный диод

  • Статус

    В производстве

  • VRRM / VDRM [В]

    2600

  • Диапазон класса по напряжению [В]

    2600

  • IT(AV) / IF(AV) [А]

    1155

  • TC [°C]

    90

  • IFSM / ITSM (tp=10 мс) [кА]

    42

  • VTО [В]

    1.0

  • rT [мОм]

    0.19

  • Rth(j-c) [°C/Вт]

    0.028

  • Tjmax [°C]

    140

  • Visol [В]

    4000

  • Ширина основания [мм]

    90

  • Применение

    Array
Области применения:
  • Выпрямительные мосты;
  • Регуляторы переменного тока;
  • Устройства плавного пуска электродвигателей переменного тока;
  • Управление двигателями постоянного тока;
  • Входные выпрямители для инверторов;
  • Управление температурой (например, для печей, химических процессов);
  • Управление скоростью вращения электродвигателей переменного тока;
  • Индукционный нагрев;
  • Электросварка;
  • Источники бесперебойного питания.
