IGBT модуль МТКИ-1500-33ТВ

ПАО "ЭЛЕКТРОВЫПРЯМИТЕЛЬ"
Продукция
Силовые полупроводниковые приборы
IGBT и FRD модули
IGBT модули
IGBT модуль МТКИ-1500-33ТВ
IGBT модуль МТКИ-1500-33ТВ
IGBT модуль МТКИ-1500-33ТВ

IGBT модуль МТКИ-1500-33ТВ

Заказать в 1 клик
  • Наименование
    МТКИ-1500-33ТВ
  • Корпус
    MI10-2
  • Схема
    Одиночный ключ
  • Статус
    Не для новых разработок
Основные характеристики
МТКИ-1500-33-2ТВ.pdf pdf, 485.56 KB
Служба поддержки
8 (8342) 48-07-33 (по техническим вопросам)
nicspp@elvpr.ru
Основные особенности:
  • Одиночный ключ
  • SPT IGBT
  • Электрическая прочность изоляции VISOL не менее 10,2 кВ (эфф.)
  • Повышенная устойчивость к температурным циклам (не менее 100 000 циклов при ΔTj = 70 °C)
  • Корпус повышенной прочности с изолированным основанием из композиционного материала (AlSiC)
  • Металлокерамические платы на основе AlN
  • Специальная защита сварных соединений

  • Наименование

    IGBT модуль МТКИ-1500-33ТВ

  • Наименование

    МТКИ-1500-33ТВ

  • Корпус

    MI10-2

  • Схема

    Одиночный ключ

  • Статус

    Не для новых разработок

  • Tjmax [°C]

    150

  • Visol [В]

    10200

  • VCES [В]

    3300

  • IC [А]

    1500

  • VCEsat [В]

    2.45

  • VF [В]

    2.1

  • Eon / Eoff / Erec [мДж]

    2185/2640/1860

  • Rth(j-c) на ключ [°C/Вт]

    0.008

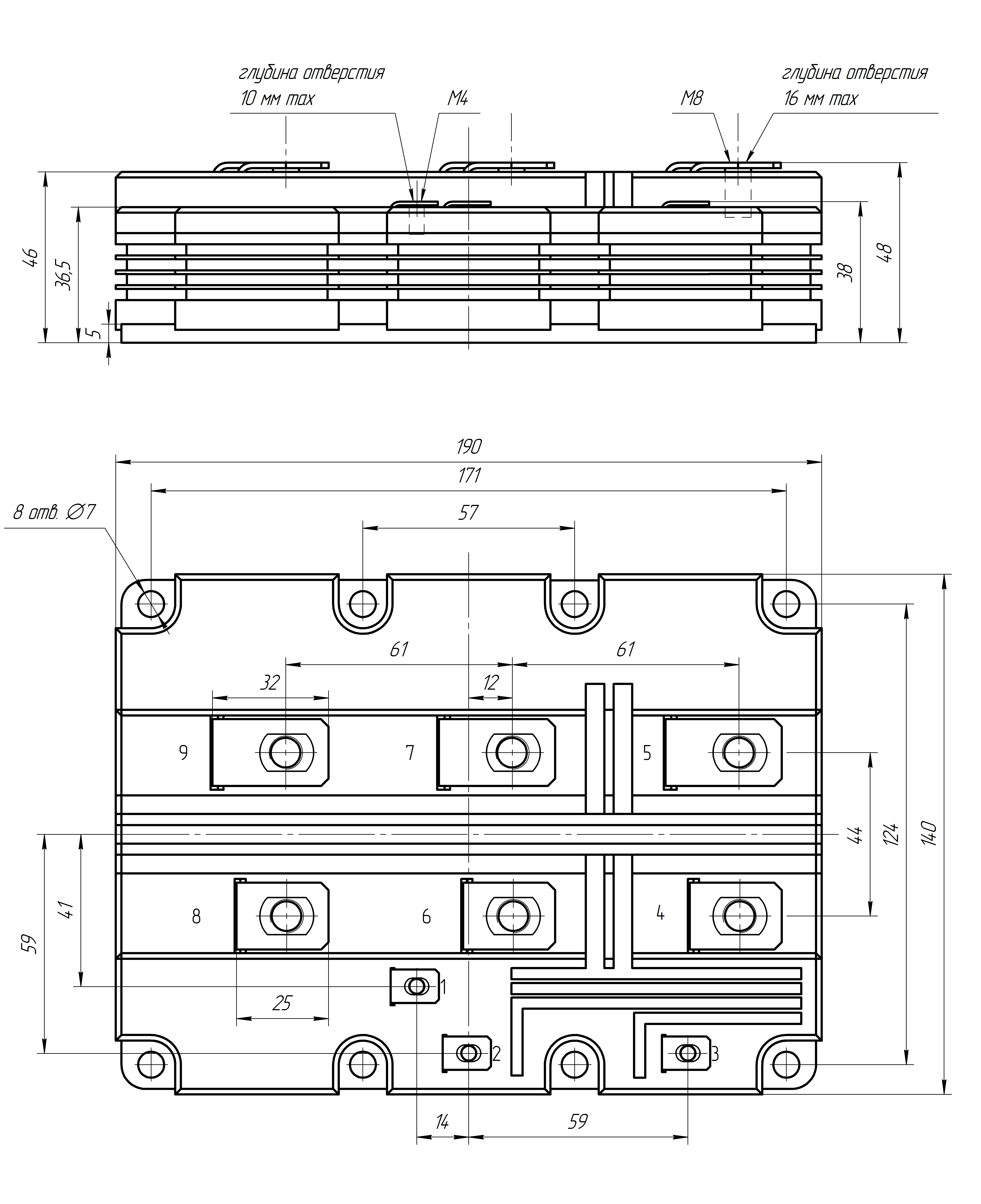

  • Размеры(ш/д/в) [мм]

    140/190/48

  • Применение

    Транспорт

  • Применение

    Array

Области применения:

  • Мощный высоковольтный электропривод, работающий в циклическом режиме
