Фототиристор импульсный ТФИ193-2500

Фототиристор импульсный ТФИ193-2500
Фототиристор импульсный ТФИ193-2500

Фототиристор импульсный ТФИ193-2500

  • Наименование
    ТФИ193-2500
  • Корпус

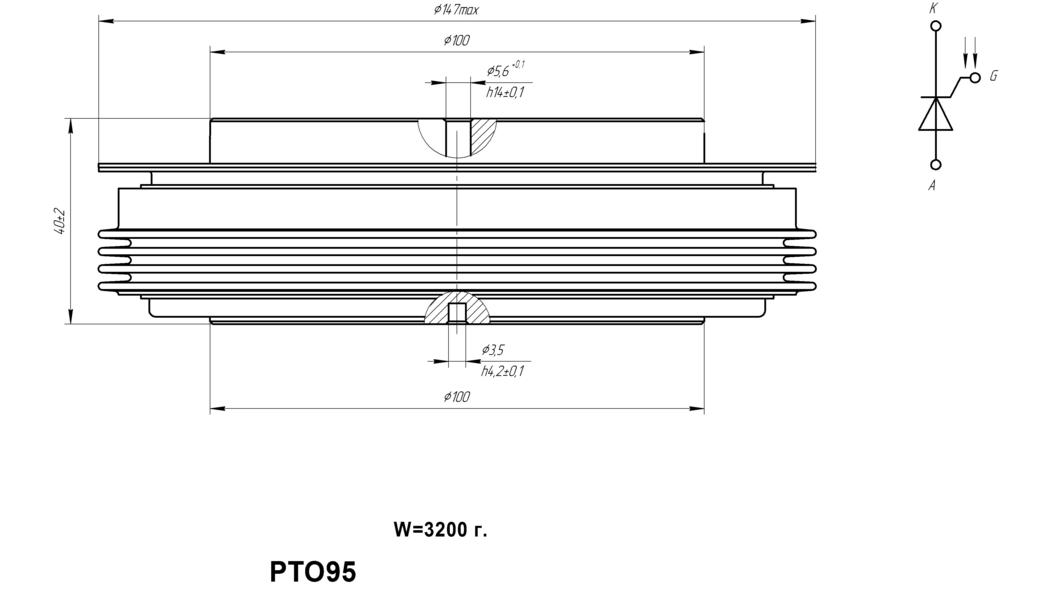

    PTO95
  • Статус
    В производстве
  • Rth(j-c) [°C/Вт]
    0.0065
Основные характеристики
ТФИ193-2500.pdf pdf, 175.65 KB
Служба поддержки
Основные особенности:
  • Оптимальная топология Si-структуры для минимального времени включения и максимальных скоростей нарастания тока di/dt;
  •
  • Высокие значения импульсных токов ITRM;
  • Высокие блокирующие напряжения;
  • Низкие коммутационные потери.

  • Наименование

    Фототиристор импульсный ТФИ193-2500
  • Наименование

    ТФИ193-2500
  • Корпус

    PTO95
  • Статус

    В производстве
  • Rth(j-c) [°C/Вт]

    0.0065
  • (dvD/dt)cr (Tjmax) [В/мкс]

    1000
  • VDRM / VRRM [В]

    4200
  • Dmax/Dcont/H [мм]

    147/100/40
  • Исполнение

    Таблеточное
  • Тип

    Фототиристор импульсный
  • VD / VR [В]

    3000
  • ITRM (sin 180º эл.град. Tp=700 мкс) [кА]

    100
  • ITRM (sin 180º эл.град. Tp=10 мс) [кА]

    30
  • VT(TO) (Tjmax) [В]

    1.20
  • rT (Tjmax) [мОм]

    0.18
  • (diT/dt)cr (f=50 Гц) [А/мкс]

    1000
  • tq (тип) [мкс]

    630
  • Применение

    Array
Области применения:
  • Импульсные коммутаторы для систем питания и защиты ТОКАМАКов, лазеров, ускорителей;
  • Мощные импульсные генераторы магнитного поля;
  • Замена тиратронов и игнитронов.
